點膠機系列
商品介紹
加入購物車
產品視頻

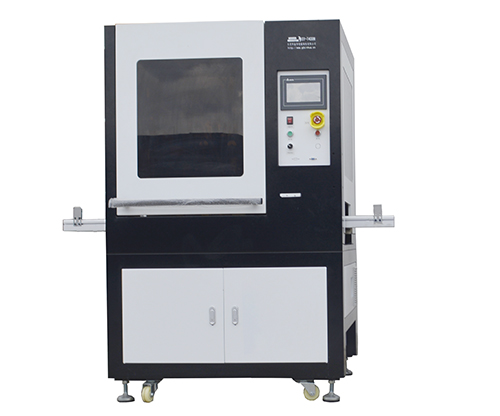

產品介紹
|
型號 |
XY-E600-F |
|
有效運動行程 |
X600*Y400*Z120mm，R軸為膠閥擺動軸 |
|
負載 |
X/Y：30kg；Z：8KG |
|
移動速度 |
X/Y：≤500mm/s；Z：≤200mm/s |
|
顯示方式 |
LCD |
|
運動精度 |
±0.01mm |
|
定位方式 |
CCD視覺定位 |
|
輸送線自動調寬范圍 |
100~350mm |
|
傳送方式 |
皮帶輸送 |
|
來料感應 |
光纖/光電 |
|
整體結構 |
方鋼/鋁型材結構 |
|
馬達系統 |
臺達伺服電機+驅動器 |
|
傳動方式 |
臺灣TBI/HIWIN滾珠絲杠+直線導軌 |
|
出膠方式 |
2個點膠頭同時作業 |
|
測高功能 |
有 |
|
雙閥自動調寬功能 |
有 |
|
運動插補功能 |
3D立體空間任意路線皆可 |
|
編輯模式 |
PC |
|
工控機 |
Intel i5/256固態/4個USB、*HDMI接口,1*VAG接口，1*AUDIO，2*COM，2*千兆網口 |
|
外部接口 |
IO |
|
輸入電源 |
AC220V 50-60Hz |
|
工作環境溫度 |
10-40℃ |
|
工作環境濕度 |
20-90% no condensation |
|
外型尺寸 |
約W1400*L1400*H1800mm(尺寸僅供參考，具體以實物為準） |
|
重量 |
約450kg |
功能：
1.采用多軸點膠控制系統。
2.X、Y、Z三軸均采用伺服電機和滾珠絲桿進行傳動，穩定性強，精密度高！
3.電腦操作，能記憶多個點膠作業文件，可隨時調用。
4.運動軌跡從點到點/直線/圓形/孤形/二軸/三軸的插補,可勝任各種復雜圖案、點、線、矩形、圓形等人工無法完成的點(涂)膠場合，適宜制作自動化流水線生產線。一次教導編程后可長期自動作業,節省人力，可根據實際情況進行程序調整速度.
5.可任意改變中途的加工速度。可任意控制點膠、涂膠的量。氣壓、真空回吸（控制膠水的滴漏）可任意控制。
在線擋料部分詳述：
流水線內部設定了兩個工位，待料位和工作位，當工作位有板時，待料位繼續進板，待工作位完成后，待料位馬上移動進入工作位可提高點膠效率。
具有流水線自動調寬功能，方便換線。
流水線的線速可以根據前后設備的線速進行調整。
供膠方式：2600ML電動供膠系統:2600ml電動供膠系統主要解決高粘度膠水供料中的穩定性和流速問題，出膠流量不受氣壓影響，出膠精度±1~5%（比例差一般是因為高粘度膠水均勻度不一致所致），且供膠速度是傳動氣動供膠的1.5~5倍，保證出膠精度的同時增加產能。
供料原理：電機+計量泵+氣缸一起工作提供穩定的流體壓力，氣缸長時間給膠水壓力可以及時填補膠水在被計量泵吸取后造成的空洞保證流水供給的穩定性，并且可以在計量泵動作時提供額外的壓力供給。
供膠系統標配出膠異常、膠量報警功能。
